回形背光是一平板式光源，经过优化设计的LED阵列分布于光源底部，发出光经过特殊导光板后所形成均匀背光，根据检测物体要求，中间设计一个方形或圆孔配套镜头。回形背光源可当背部打光使用，亦可当前向光使用，光线均匀柔和，可产生无影效果。通常用于外形轮廓检测。对于反光物体可消弱反光现象。

产品特点：

1.高密度LED分布于光源底部。

2.均匀性好，亮度高。

3.可定制多色背光，适用于特殊场合。

4.可产生无影效果。

命名方式：

         LLV -  FTB     xx   nn - C
            公司名 种类  长  宽    颜色

应用范围：

1.检测IC管脚上的异物。
2.检测手机按钮上的零件有无。
3.检测油槽皮碗内外径。
4.检测轴承外径尺寸。
5.检测铆钉的有无等。

回形面光源/背光源(FTB)系列 -- 产品系列表

注:R表示红色(波长：620-660nm), W表示白色(色温:5500-6000K), B表示蓝色(波长：465-470nm), G表示绿色(波长：525-530nm). IR表示红外（波长：850-940nm), UV表示近紫外（波长：365-395nm).

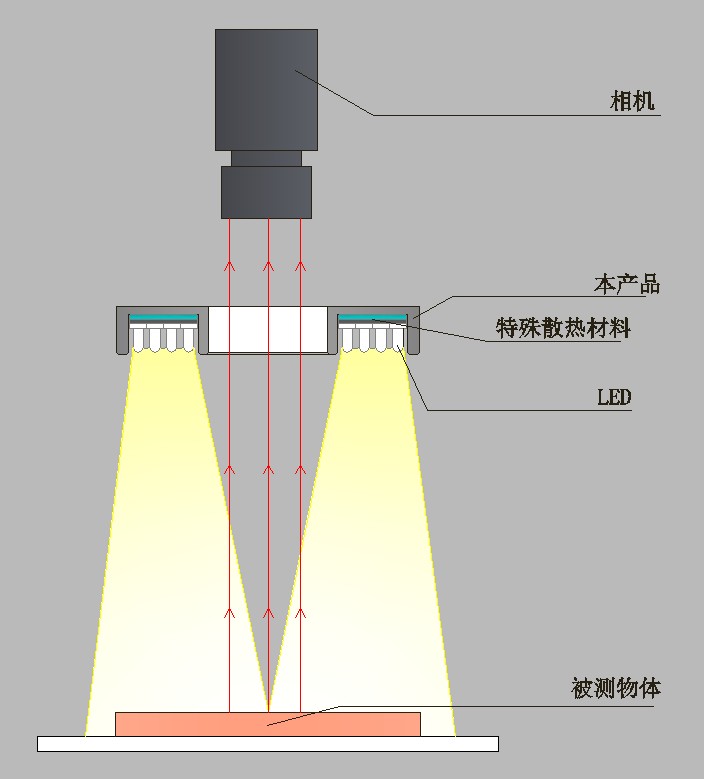

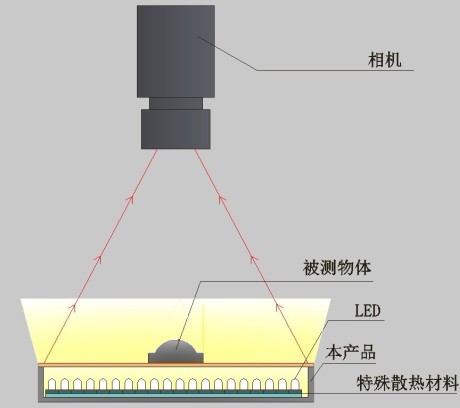

结构示意图

示意图1 示意图2
