0度低角度环形光
低角度环形光源由高亮LED阵列特殊设计而成,光线水平照射,在5-10mm的工作距离内可突出物体的边缘与轮廓。
产品特点:
*角度多样且可定制
*安装简单,设计紧凑
*高密度LED阵列,亮度高
*可选配漫射板,以适应不同的需要
命名方式:
LLV - RN ## ##- R/G/B/W/IR/UV
公司名 种类 直径 角度 颜色
行业应用:
》IC芯片外观及字符检测 》PCB基板检测 》产品包装缺陷检测 》产品标签检测 》显微镜照明 》通用外观缺陷检测 |
应用范围:
1.金属表面的划痕。 2.IC表面上的字符。 3.外形轮廓的突出。 |
型号 |
颜色 |
尺寸 |
电压/功率 |
可选配 |
LLV-RN5000-R
|
|
外50,内20,高9mm
|
24V/0.7W
|
否 |
LLV-RN6000-R
|
|
外60,内30,高9mm
|
24V/0.8W
|
否 |
LLV-RN9600-R
|
|
外96,内60,高9mm
|
24V/1.2W
|
否 |
LLV-RN14600-R
|
|
外146,内104 高11mm
|
24V/1.4W
|
否 |
LLV-RN17200-R
|
|
外172, 内130,高9m
|
24V/2.0W
|
否 |
LLV-RN5000-B/G/W
|
|
外50,内20,高9mm
|
24V/1.3W
|
否 |
LLV-RN6000-B/G/W
|
|
外60,内30,高9mm
|
24V/1.6W
|
否 |
LLV-RN9600-B/G/W
|
|
外96,内60,高9mm
|
24V/2.4W
|
否 |
LLV-RN14600-B/G/W |
|
外146,内104,高11mm
|
24V/2.8W
|
否 |
LLV-RN17200-B/G/W |
|
外172,内130,高9mm
|
24V/4W
|
否 |

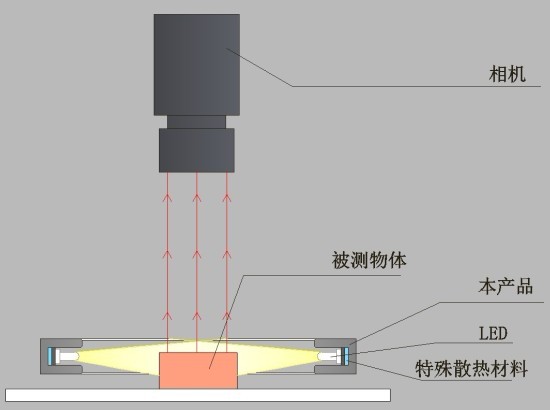

结构示意图
案例图
白加黑钢印字符识别
