    喂源 >
名称:
特殊角度环形光源
说明:

特殊角度环形光源

环形光源由高亮LED阵列特殊设计而成,以水平为基准,夹角为75、65、50、20度等特殊角度。






产品特点:

                      *角度多样且可定制
                      *安装简单,设计紧凑
                      *高密度LED阵列,亮度高
                      *可选配漫射板,以适应不同的需要



命名方式:                LLV  -  RN   ##  ##-  R/G/B/W/IR/UV
                        公司名  种类  直径 角度   颜色



应用范围:

             》检测晶片表面污点。
             》检测BGA焊点、集成芯片的SOP管脚。
             》检测塑料瓶盖内橡胶圈有无及厚薄。

结构示意图                         案例图

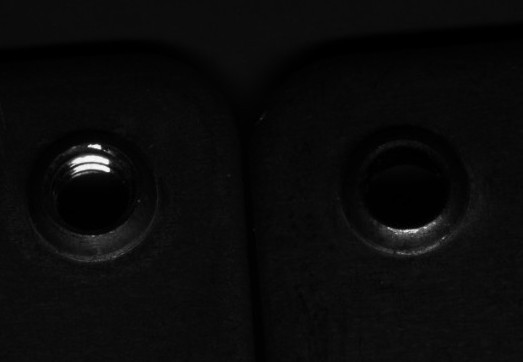

                                   判断有无螺纹              白加黑钢印字符识别



特殊角度环形光源 -- 产品系列表

注:R表示红色(波长:620-660nm), W表示白色(色温:5500-6000K), B表示蓝色(波长:465-470nm), G表示绿色(波长:525-530nm). IR表示红外(波长:850-940nm), UV表示近紫外(波长:365-395nm).

型号

颜色

尺寸

电压/功率

可选配

LLV-RN5030-R

 外径:50mm;内径:28.5mm

24V/1.4W

LLV-RN5030-B/G/W

 外径:50mm;内径:28.5mm

24V/2.6W

LLV-RN7430-R

 外径:74mm;内径:35mm

24V/1.6W

LLV-RN7430-B/G/W

 外径:74mm;内径:35mm

24V/2.8W

LLV-RN9030-R

 外径:120mm;内径:60mm

24V/2.6W

LLV-RN9030-B/G/W

外径:90mm;内径:51mm

24V/5.3W

LLV-RN12030-R

外径:120mm;内径:80mm

24V/4.2W

LLV-RN12030-B/G/W

外径:120mm;内径:80mm

24V/8.2W

LLV-RN18030-R

外径:180mm;内径:132mm

24V/6.4W

LLV-RN18030-B/G/W

外径:180mm;内径:132mm

24V/14.8W
