使用控制器的目的
使用控制器最主要的目的是给光源提供稳定的供电，控制光源的亮度并控制光源照明状态（亮，灭）。还可以通过给控制器触发信号来实现光源的频闪进而大大延长光源的寿命。
一.迷你型模拟控制器的特点
1、体积小、安装方便
2、亮度无级控制
3、短路保护
二.产品型号
|
系列 |
类别 |
型号 |
电压 |
通道 |
|
乐视系列控制器 |
模拟控制器 |
LLV-APC2424-1M |
24V |
1 |
|
LLV-APC2424-2M |
24V |
2 |
三.性能参数
|
项目 |
参数 |
说明 |
|
输出电压 |
APC2424-xM |
应用在24V光源上 |
|
亮度可调级别 |
无级 |
通过调节电位器来调节亮度 |
|
外部触发输入 |
无 |
|
|
工作环境温度 |
0~60℃ |
|
|
单路输出 |
24W |
总输出不超过24W |
|
电源 |
100～240V AC |
宽电压输入 |
|
待机功耗 |
＜3W |
|

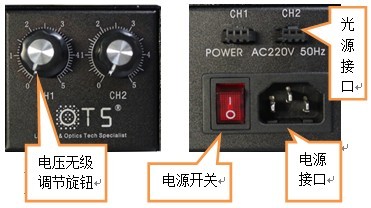

四.迷你型模拟控制器的面板说明
接线
步骤1：将光源与控制器的光源接口连接（后面板所示）。
步骤2：接入电源（220VAC），把红开关按钮“—”按下，“O”凸起，指示灯亮，表示已上电。
五.尺寸图
